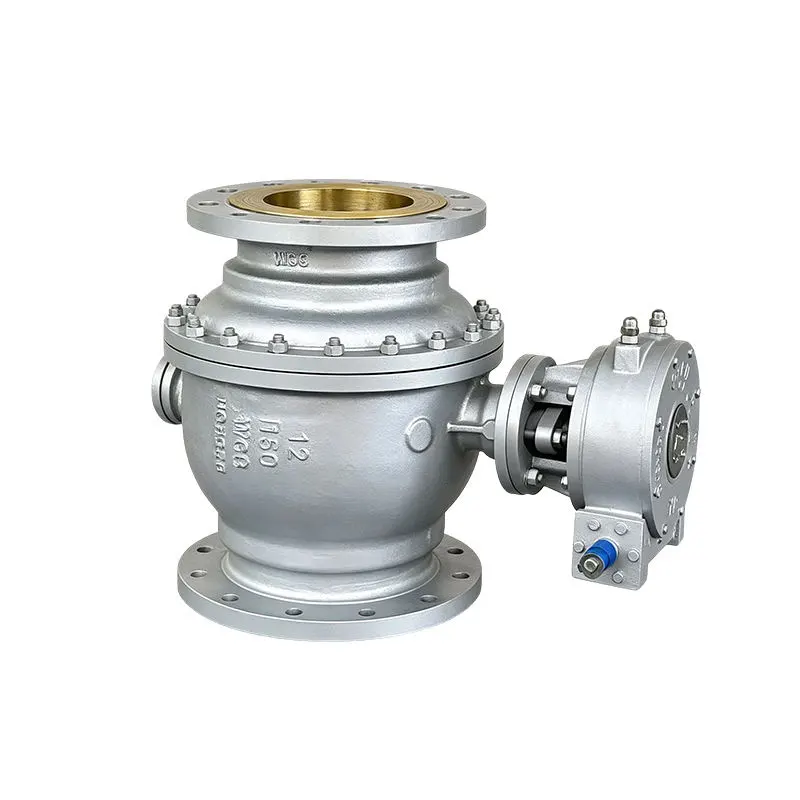

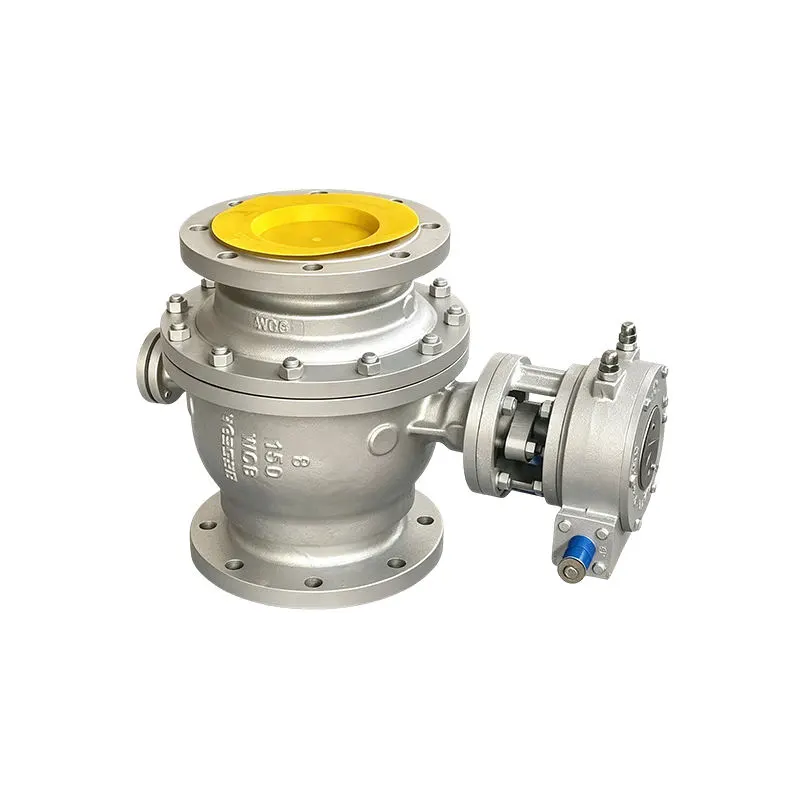

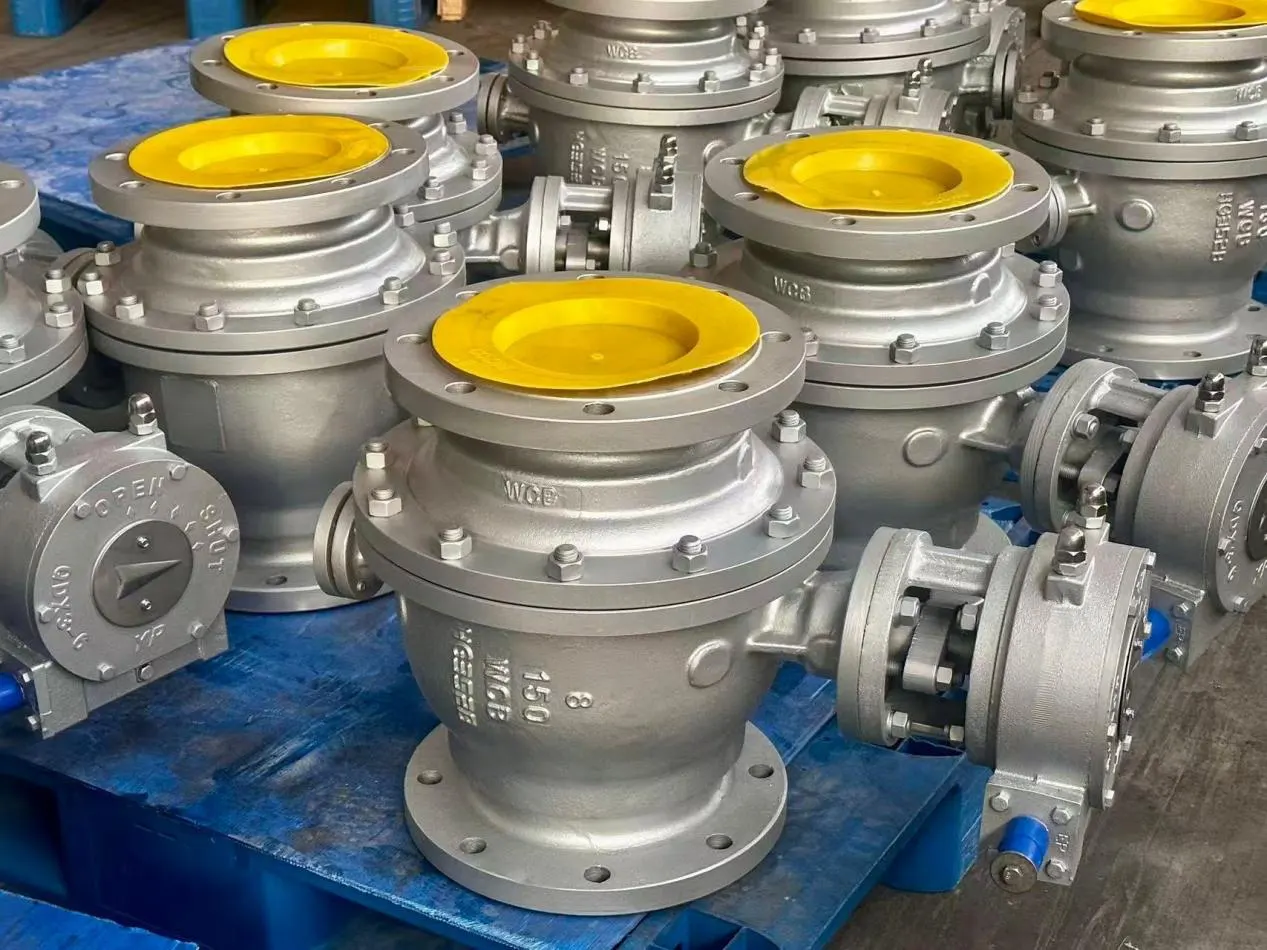

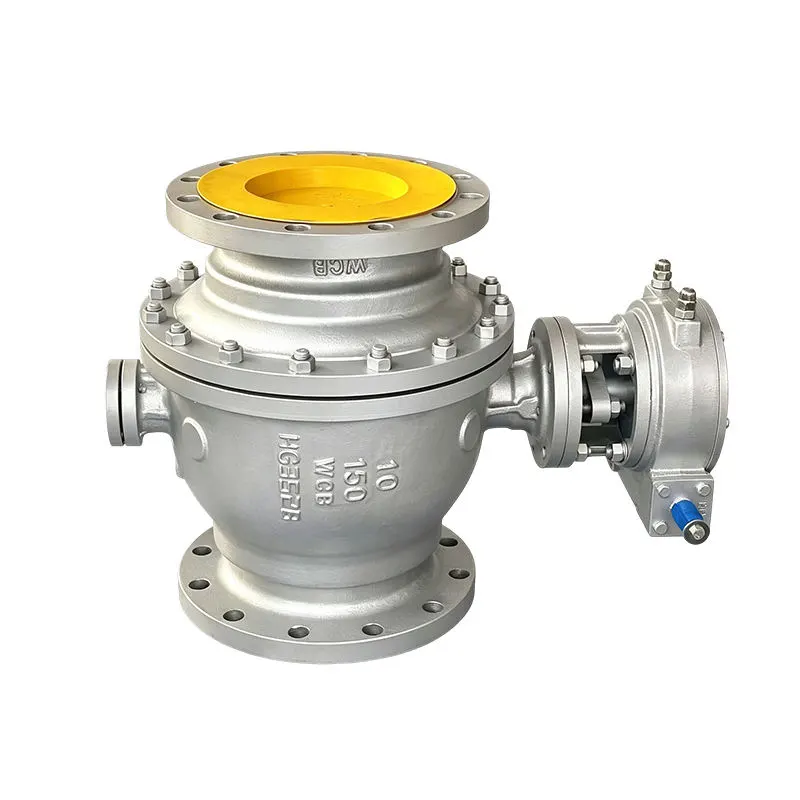

WCB کاربن اسٹیل فکسڈ بال والو

ہیوی ڈیوٹی ڈبلیو سی بی کاربن اسٹیل ٹرونین فکسڈ بال والو، پیٹرو کیمیکل سروس کے لیے فلینجڈ اینڈ Huadu والو گروپ، ISO، API اور CE کے ساتھ تصدیق شدہ والو بنانے والا، صنعتی پروجیکٹ کی خریداری کے لیے پریمیم WCB کاربن اسٹیل فکسڈ بال والو فراہم کرتا ہے۔ A216 WCB کاربن اسٹیل کا بنایا گیا ہے جس میں ٹرونین ماونٹڈ فکسڈ بال ڈیزائن ہے، یہ ہیوی ڈیوٹی صنعتی والو ہائی پریشر مزاحمت، کم سیٹ پہننے اور قابل اعتماد دو طرفہ سگ ماہی فراہم کرتا ہے۔ اینٹی بلو آؤٹ اسٹیم اور اسپرنگ سے بھری فلوٹنگ سیٹ طویل مدتی سخت بند ہونے کو یقینی بناتی ہے۔ ہر یونٹ ڈیلیوری سے پہلے ہائیڈرو سٹیٹک اور سیلنگ ٹیسٹ پاس کرتا ہے۔ قدرتی گیس کی ترسیل، پیٹرو کیمیکل اور پاور پائپ لائن کے نظام کے لیے موزوں ہے۔ ہم بلک آرڈر اور ای پی سی پروجیکٹ سورسنگ کے لیے OEM، ODM، لچکدار MOQ اور ایک سے زیادہ ایکچوایٹر آپشنز کی حمایت کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

WCB کاربن اسٹیل فکسڈ بال والو ایک ہیوی ڈیوٹی صنعتی والو ہے جو پائپ لائن کو الگ تھلگ کرنے اور بہاؤ کو کنٹرول کرنے کے لیے بنایا گیا ہے، جسے Huadu والو گروپ نے تیار کیا ہے۔ یہ ٹرونین فکسڈ بال ڈیزائن اور A216 WCB کاربن اسٹیل مواد کو اپناتا ہے، جو ہائی پریشر کی اہم پائپ لائن کے کام کرنے کے حالات کے لیے موزوں ہے۔

یہ صنعتی والو مسلسل ہائی پریشر سروس اور طویل سائیکل آپریشن کے تحت قابل اعتماد طریقے سے کارکردگی کا مظاہرہ کرتا ہے، بڑے پیمانے پر ان منصوبوں کے لیے منتخب کیا جاتا ہے جہاں سیلنگ سیفٹی اور طویل سروس کی زندگی بنیادی ضروریات ہیں۔

خام مال اور ساختی فوائد

پریمیم A216 WCB کاربن اسٹیل باڈی

WCB کاربن اسٹیل فکسڈ بال والو کو A216 WCB کاربن اسٹیل سے کاسٹ کیا گیا ہے، جو یہ بنیادی خوبیاں لاتا ہے:

-اعلی مکینیکل طاقت اور بہترین اثر مزاحمت

دباؤ میں اضافے اور پانی کے ہتھوڑے کے خلاف درجہ حرارت کی اچھی موافقت

-ہائی پریشر کلاس سروس کے لیے دیوار کی کافی موٹائی

اندرونی اور سطحی نقائص کو ختم کرنے کے لیے سخت معدنیات سے متعلق معائنہ

Trunnion ماؤنٹڈ فکسڈ بال کا ڈھانچہ

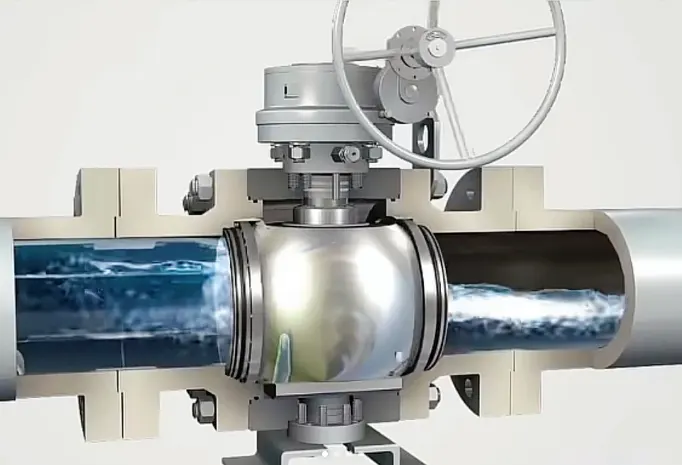

عام فلوٹنگ بال والوز سے مختلف، ہمارا ٹرونین فکسڈ بال ڈیزائن زیادہ تر پائپ لائن پریشر بوجھ کو اوپری اور نچلے سپورٹ شافٹ میں منتقل کرتا ہے۔ گیند پوزیشن میں مقفل رہتی ہے، لہذا والو سیٹیں صرف کم سے کم رابطہ قوت برداشت کرتی ہیں۔ یہ مسلسل ہائی پریشر کے تحت بار بار کھلے بند سائیکلوں کے ساتھ بھی سیٹ کی کھرچنے کو بہت کم کرتا ہے۔ مستحکم دو طرفہ سگ ماہی دباؤ کی سمت سے قطع نظر رساو کو روکتی ہے، اہم پروسیس لوپس کے لیے سسٹم کی حفاظت کو بہتر بناتی ہے۔

آپٹمائزڈ سگ ماہی اور حفاظتی تعمیر

اسپرنگ لوڈڈ فلوٹنگ سیٹ اسمبلی اس WCB کاربن اسٹیل فکسڈ بال والو کے لیے لیس ہے۔ اسپرنگس میں بنایا گیا، سخت شٹ آف کارکردگی کو برقرار رکھنے کے لیے ہزاروں آپریشنز کے بعد معمولی لباس کی تلافی کرتا ہے۔ اینٹی بلو آؤٹ اسٹیم اچانک دباؤ بڑھنے کے خلاف معیاری حفاظتی خصوصیت کے طور پر کام کرتا ہے۔ ملٹی لیئر گریفائٹ پیکنگ اسٹیم گیپس کے ارد گرد مفرور اخراج کو کم کرتی ہے۔ سگ ماہی کے تمام اجزاء خاص طور پر عام اسپیئر پارٹس کی بجائے ہائی پریشر، درمیانے درجہ حرارت پر کام کرنے والے میڈیا کے لیے مماثل ہیں۔

کلیدی صفات

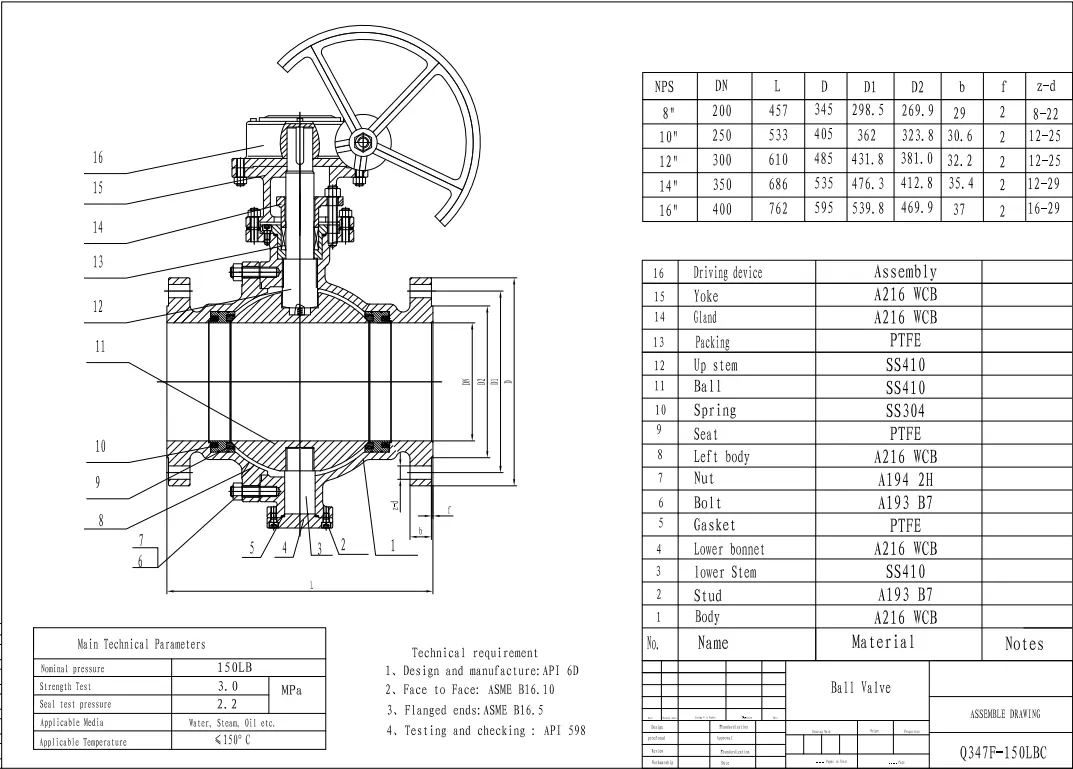

پروڈکٹ کی قسم	WCB کاربن اسٹیل فکسڈ بال والو	تنے کا مواد	A182 F6A/A276‑410/F304
ڈیزائن معیاری	API 6D / ASME B16.34	نشست کا مواد	Stellite Hardfaced / PTFE / RPTFE / Graphite
آمنے سامنے طول و عرض	ASME B16.10	گاسکیٹ کی قسم	سرپل واؤنڈ گسکیٹ / RTJ گاسکیٹ / گریفائٹ گسکیٹ
فلانج معیاری	ASME B16.5 / ASME B16.47	آپریشن موڈ	ہینڈ وہیل، گیئر آپریٹڈ، الیکٹرک ایکچویٹر، نیومیٹک ایکچوایٹر، ہائیڈرولک ایکچویٹر
پریشر کلاس	کلاس 150/300/600/900/1500	کنکشن ختم کریں۔	فلینجڈ، تھریڈڈ، ویلڈڈ (BW/SW)
برائے نام سائز (NPS)	1/2" ~ 48"	ڈیزائن کی قسم	ٹرونین ماؤنٹڈ فکسڈ بال، بولٹڈ باڈی
جسمانی مواد	A216 WCB کاربن اسٹیل	درجہ حرارت کی حد	-29℃ ~ 425℃
پلگ / ڈسک مواد	A105+Stellite Hardfaced/A351 CF8	قابل اطلاق میڈیم	پانی، تیل، گیس، بھاپ، عام صنعتی سیال
بونٹ کا مواد	A216 WCB	ٹیسٹنگ سٹینڈرڈ	API 598 / ہائیڈروسٹیٹک شیل اور سیٹ ٹیسٹ

تکنیکی وضاحتیں

معیاری پیرامیٹرز

سائز: DN50-DN1200

پریشر کی درجہ بندی: Class150-Class2500

مواد: A216 WCB کاربن اسٹیل

ساخت: Trunnion ماؤنٹڈ فکسڈ بال والو

درجہ حرارت کی حد: -29 ℃ ~ 425 ℃

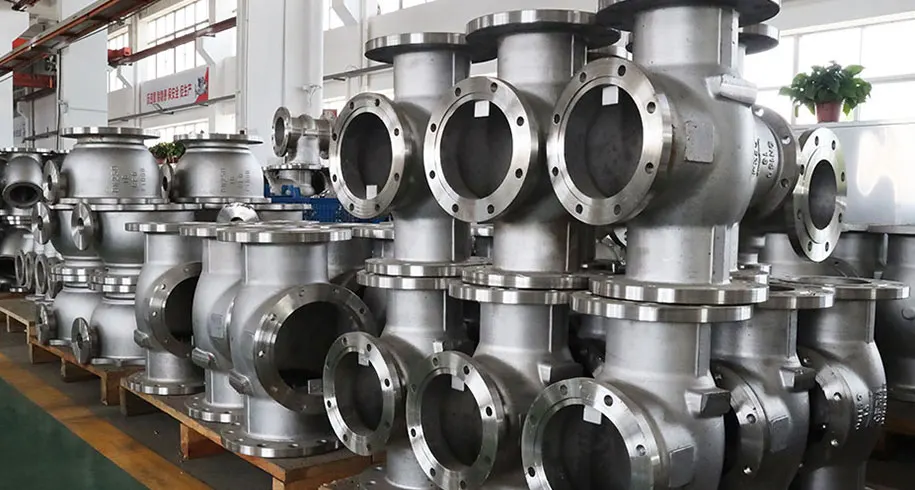

مینوفیکچرنگ کا عمل

WCB کاربن اسٹیل فکسڈ بال والو اس سے گزرتا ہے:

- اہل A216 WCB کاسٹنگ پروڈکشن

- مستحکم مادی جائیداد کے لیے گرمی کا علاج

- سیل کرنے والی سطحوں کے لئے CNC صحت سے متعلق مشینی

- مماثل سگ ماہی اور ایکچیویٹر اجزاء کے ساتھ اسمبلی

کارکردگی کی خصوصیات

- بار بار سائیکل چلانے کی خدمت کے لیے کم پہننے والا ٹرنین ڈھانچہ

- قابل اعتماد دو طرفہ سخت شٹ آف

- مسلسل اعلی پائپ لائن دباؤ کے تحت کم سیٹ ناکامی کی شرح

- ایکٹیویٹر کے متعدد اختیارات کے ساتھ ہم آہنگ: دستی گیئر، نیومیٹک، الیکٹرک

- مکمل کھلی / مکمل - بند تنہائی کی خدمت کے لیے ڈیزائن کیا گیا ہے۔

درخواست کے علاقے

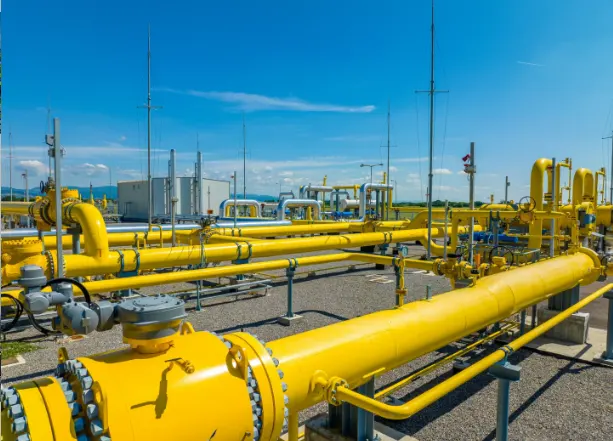

تیل اور گیس کی صنعت

WCB کاربن اسٹیل فکسڈ بال والو وسیع پیمانے پر لاگو ہوتا ہے:

- قدرتی گیس کی ترسیل کی مین پائپ لائنز

- آئل ریفائنری کے عمل کی لائنز

- خام تیل کی منتقلی کی سہولیات

- گیس جمع کرنے والے اسٹیشن کے پائپنگ سسٹم

پیٹرو کیمیکل انڈسٹری

- ہائی پریشر پیٹرو کیمیکل پروسیس لوپس

- پروسیسنگ یونٹ مین آئسولیشن پائپ لائنز

- درمیانے درجہ حرارت کے غیر سنکنرن اور ہلکے سنکنرن سیال سرکٹس

پاور انڈسٹری

- پاور پلانٹ مین پروسیس پائپنگ

- ہیوی ڈیوٹی صنعتی پلانٹ لوپ سسٹم

عام صنعتی منصوبے

- نئے EPC پروجیکٹ پائپ لائن پیکجز بنائیں

- موجودہ پائپ لائن کی تزئین و آرائش اور ریٹروفٹ کا کام

- صنعتی سائٹس جہاں مشکل دیکھ بھال تک رسائی اور اعلی حفاظتی تقاضے ہیں۔

کوالٹی کنٹرول اور پروجیکٹ پروکیورمنٹ سپورٹ

ISO، CE اور API سرٹیفکیٹس کے ساتھ ایک مصدقہ والو بنانے والے کے طور پر، ہر WCB کاربن اسٹیل فکسڈ بال والو کو شپمنٹ سے پہلے مکمل فیکٹری ٹیسٹ سے گزرنا پڑتا ہے، بشمول ہائیڈرو سٹیٹک شیل ٹیسٹ، سیٹ سیلنگ ٹیسٹ اور جہتی معائنہ۔ ہیوی ڈیوٹی بڑے سائز کے والوز کے لیے نمونے کے معائنہ کے بغیر مکمل پیس ٹیسٹنگ لاگو کی جاتی ہے۔ خام مال کی تصدیق، معدنیات سے متعلق معائنہ، اسمبلی کی نگرانی اور تکمیل شدہ والو ٹیسٹنگ پورے پروڈکشن ورک فلو کے ذریعے چلتی ہے۔ ٹینڈر جمع کرانے اور سائٹ کی قبولیت کے لیے میٹریل ٹیسٹ سرٹیفکیٹ اور معائنہ کی رپورٹیں فراہم کی جا سکتی ہیں۔

لچکدار ترتیب کے اختیارات سائٹ پر کام کرنے کے حالات کے مطابق دستیاب ہیں، مختلف دباؤ کے درجات، سگ ماہی مواد کے امتزاج اور متعدد آپریٹنگ طریقوں کا احاطہ کرتے ہیں۔ لچکدار MOQ نمونے کی جانچ، چھوٹے بیچ اسٹاک کی فراہمی اور بڑے حجم کے بلک پروجیکٹ آرڈرز کو سپورٹ کرتا ہے۔ Huadu Valve Group کے WCB فکسڈ بال والوز عالمی سطح پر برآمد کیے جاتے ہیں اور دنیا بھر کے صنعتی کلائنٹس سے دوبارہ آرڈر حاصل کرتے ہیں۔

حقیقی دنیا کی سائٹ کے استحکام کے لیے سیٹ اور اسٹیم سیلنگ کیسے بنائی جاتی ہے؟

ہم اس فکسڈ بال والو کے لیے اسپرنگ لوڈڈ فلوٹنگ سیٹ ڈیزائن کا استعمال کرتے ہیں۔ اندرونی چشمے سیٹ کو گیند کی سطح پر دبائے رکھتے ہیں۔ جب ہزاروں آپریشنوں کے بعد معمولی لباس ہوتا ہے، تو اسپرنگس وقت کے ساتھ ساتھ سگ ماہی کی اچھی کارکردگی کو برقرار رکھتے ہوئے چھوٹے خلاء کی تلافی کر سکتے ہیں۔ اینٹی بلو آؤٹ اسٹیم ڈھانچہ معیاری حفاظتی خصوصیت کے طور پر بنایا گیا ہے۔ غیر متوقع طور پر پائپ لائن کے دباؤ میں اضافے کے تحت، یہ تنے کو باہر نکلنے سے روکتا ہے۔ اسٹیم گیپ کے ارد گرد چھوٹے مفرور اخراج کو روکنے کے لیے، اسٹیم سیلنگ کے لیے ملٹی لیئر گریفائٹ پیکنگ لگائی گئی ہے۔ سگ ماہی کے یہ حصے عام سستے اسپیئر پارٹس نہیں ہیں۔ انہیں ہائی پریشر اور درمیانے درجہ حرارت کے کام کرنے کے حالات سے ملنے کے لیے منتخب کیا جاتا ہے۔
