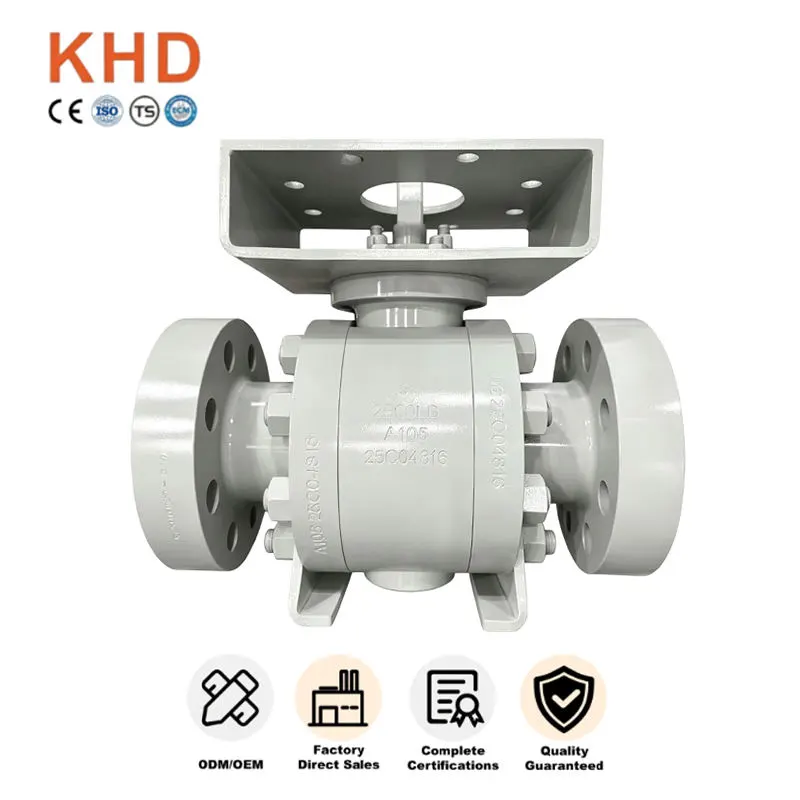

سٹینلیس سٹیل فکسڈ بال والو جعلی Flanged بال والو

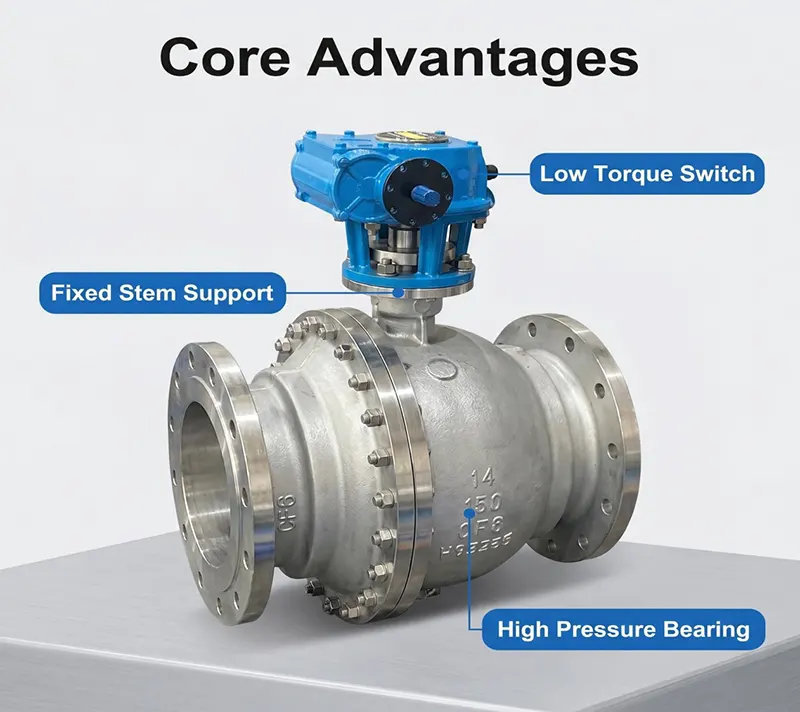

مصنوعات کی خصوصیات

- Trunnion نصب فکسڈ بال ڈھانچہ، بڑے بور اور ہائی پریشر کام کرنے والے حالات کے لیے موزوں ہے۔

- گھنے مواد، اعلی مکینیکل طاقت اور اچھی مخالف سنکنرن کارکردگی کے ساتھ جعلی والو باڈی۔

- مکمل پورٹ ڈیزائن، چھوٹے بہاؤ کی مزاحمت، بڑی بہاؤ کی گنجائش، پائپ لائن پگنگ کی صفائی کے لیے آسان۔

- بہار سے بھری فلوٹنگ سیٹ دو طرفہ سخت شٹ آف، کم رساو کی شرح کو محسوس کرتی ہے۔

- اینٹی بلو آؤٹ اسٹیم ڈیزائن، جو API 607 ​​کے مطابق اینٹی سٹیٹک اور فائر سیف سٹرکچر میں بنایا گیا ہے۔

- آپریشن کی حفاظت کو بہتر بنانے کے لیے غیر معمولی گہا کے زیادہ دباؤ کے لیے خود سے ریلیفنگ سیٹ۔

- کم آپریٹنگ ٹارک، طویل مدتی مستحکم سروس کے لیے بار بار کھلنے اور بند ہونے والے چکروں کی حمایت کرتا ہے۔

کلیدی صفات

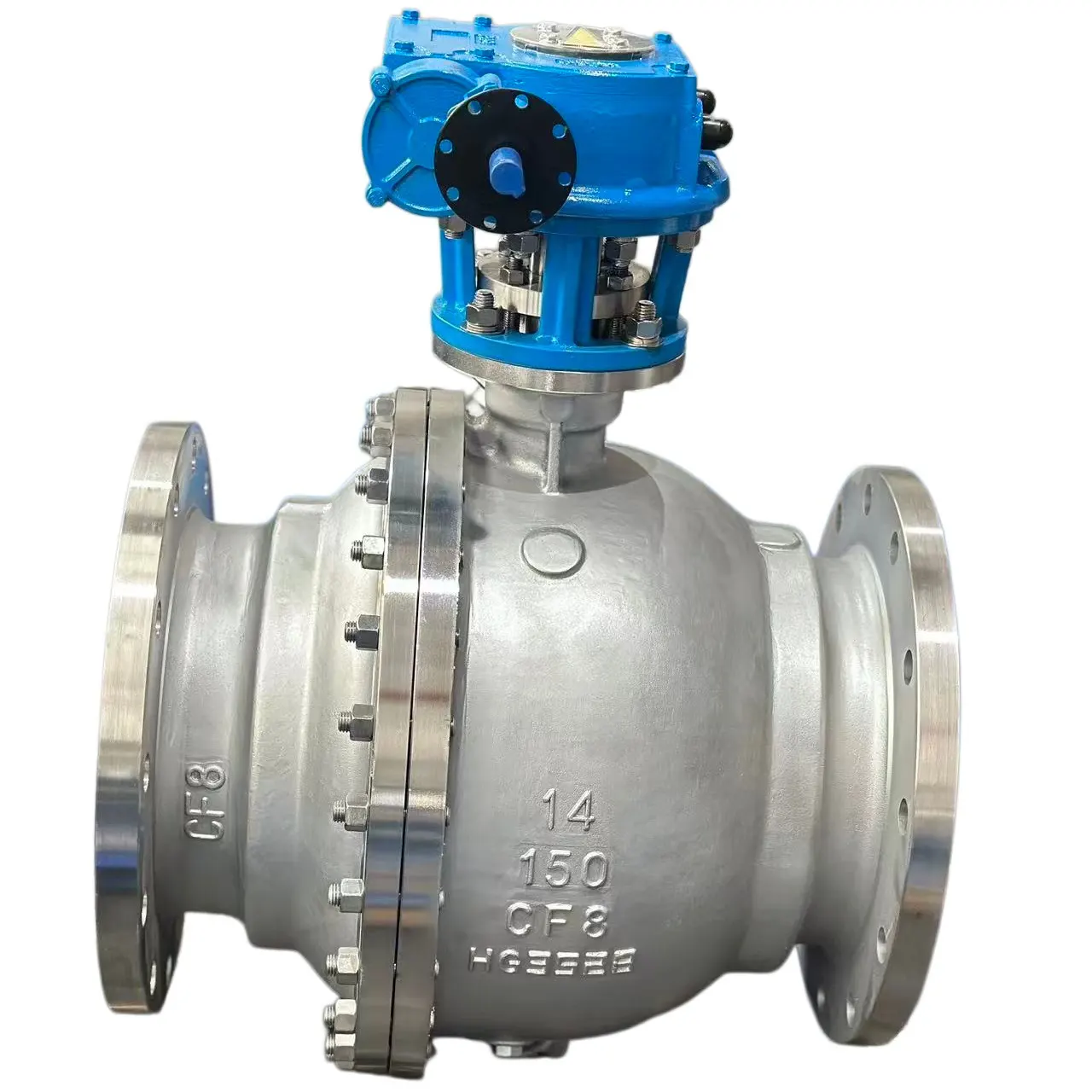

مصنوعات کی ساخت

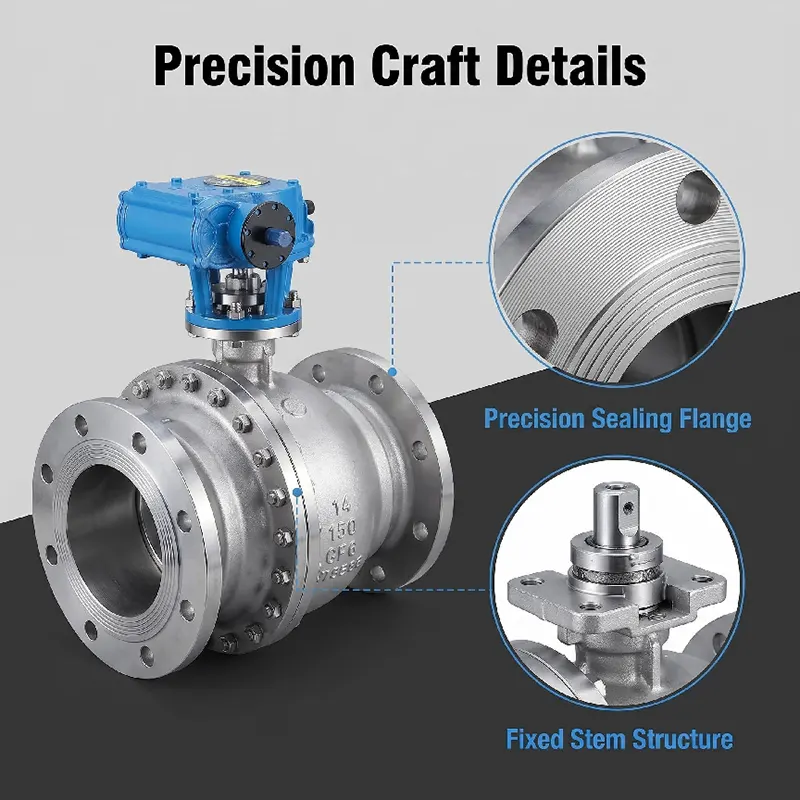

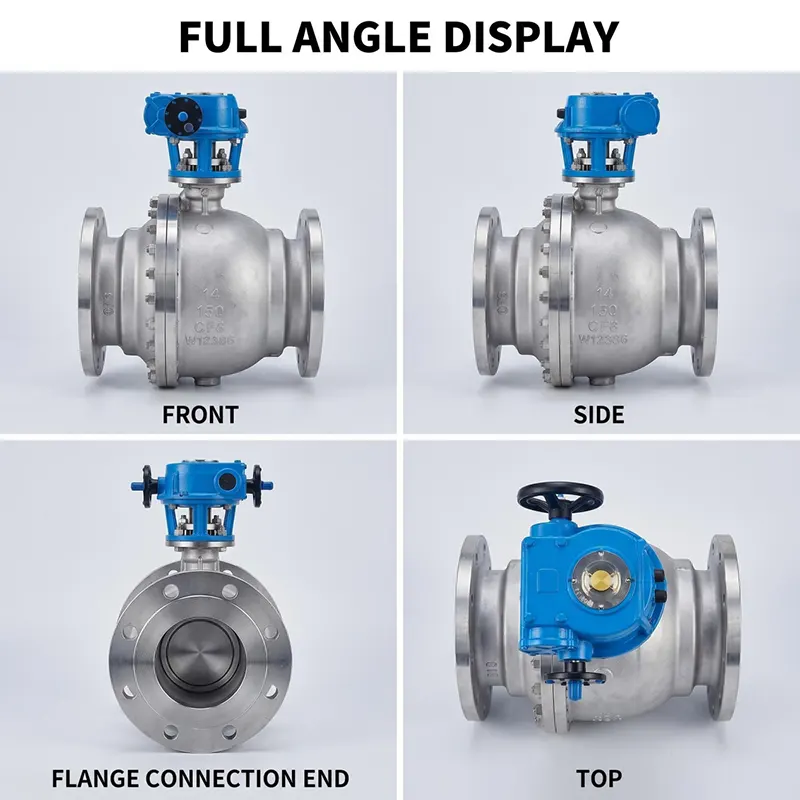

یہ ایک سٹینلیس سٹیل فکسڈ بال والو جعلی فلانگڈ بال والو ہے۔ گیند کو سیٹ فورس کے ذریعے تیرنے کی بجائے اوپری اور نچلے ٹرونین شافٹ سے سہارا دیا جاتا ہے۔ اہم اجزاء میں جعلی والو باڈی، بونٹ، فکسڈ بال، اپر اور لوئر ٹرنیئن شافٹ، اسپرنگ پری لوڈڈ فلوٹنگ سیٹس، اینٹی بلو آؤٹ اسٹیم، فلینج کنکشن اینڈز، اور ایکچیوٹرز کے لیے ISO 5211 ٹاپ ماؤنٹنگ پیڈ شامل ہیں۔ درخواست پر ڈبل بلاک اور بلیڈ فنکشن فراہم کیا جا سکتا ہے۔ فلینج چہرے کے اختیارات: آر ایف، آر ٹی جے۔

- والو باڈی / بونٹ: جعلی سٹینلیس سٹیل A182 F304 / A182 F316L

- گیند: جعلی سٹینلیس سٹیل، سخت کرومیم چڑھایا یا سٹیلائٹ سخت چہرہ

- تنا: A182 F316 سٹینلیس سٹیل

- سیٹ مہر: نرم مہر کے لئے PTFE / RPTFE؛ دھات کی سخت مہر کے لیے سٹیلائٹ 6 ہارڈ الائے

- گسکیٹ اور او رنگ: FKM، PTFE، مختلف درجہ حرارت میڈیا کے لیے اپنی مرضی کے مطابق

- بولٹ: B8/B8M سٹینلیس سٹیل بولٹ

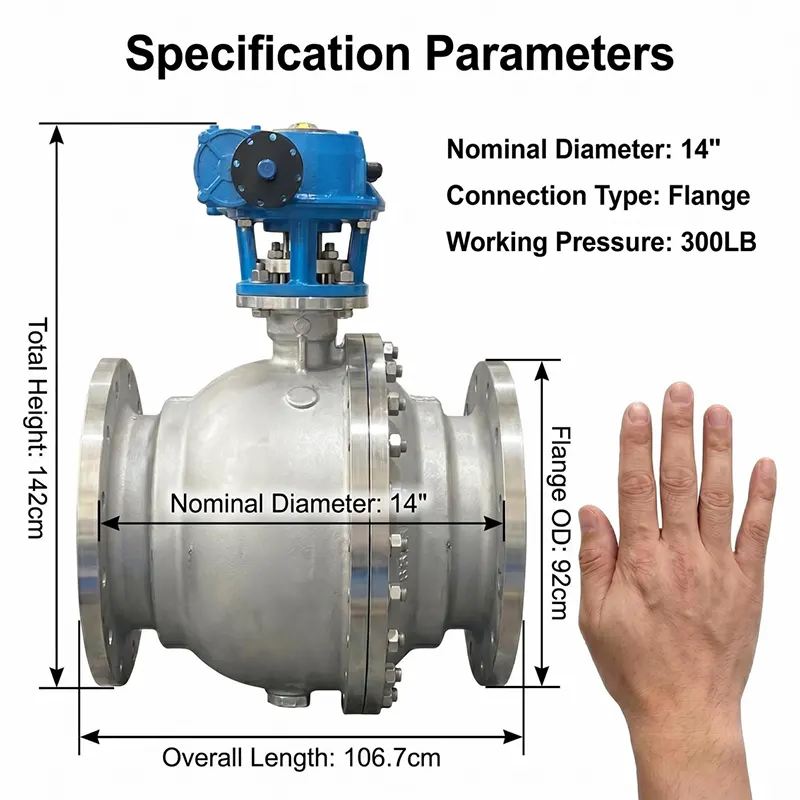

پریشر اور درجہ حرارت کی حد

پریشر کلاس: PN16-PN100، کلاس 150-کلاس 2500

- کام کرنے کا درجہ حرارت:

•نرم مہر ورژن:-29℃ ~ +200℃

•میٹل سخت مہر ورژن: -29℃ ~ +425℃

-ٹیسٹ سٹینڈرڈ: API 598، شیل ٹیسٹ 1.5 گنا ریٹیڈ پریشر؛ سیٹ ٹیسٹ 1.1 گنا ریٹیڈ پریشر

-سائز کی حد: DN50-DN600 (NPS2"-NPS24")

آپریشن کی اقسام

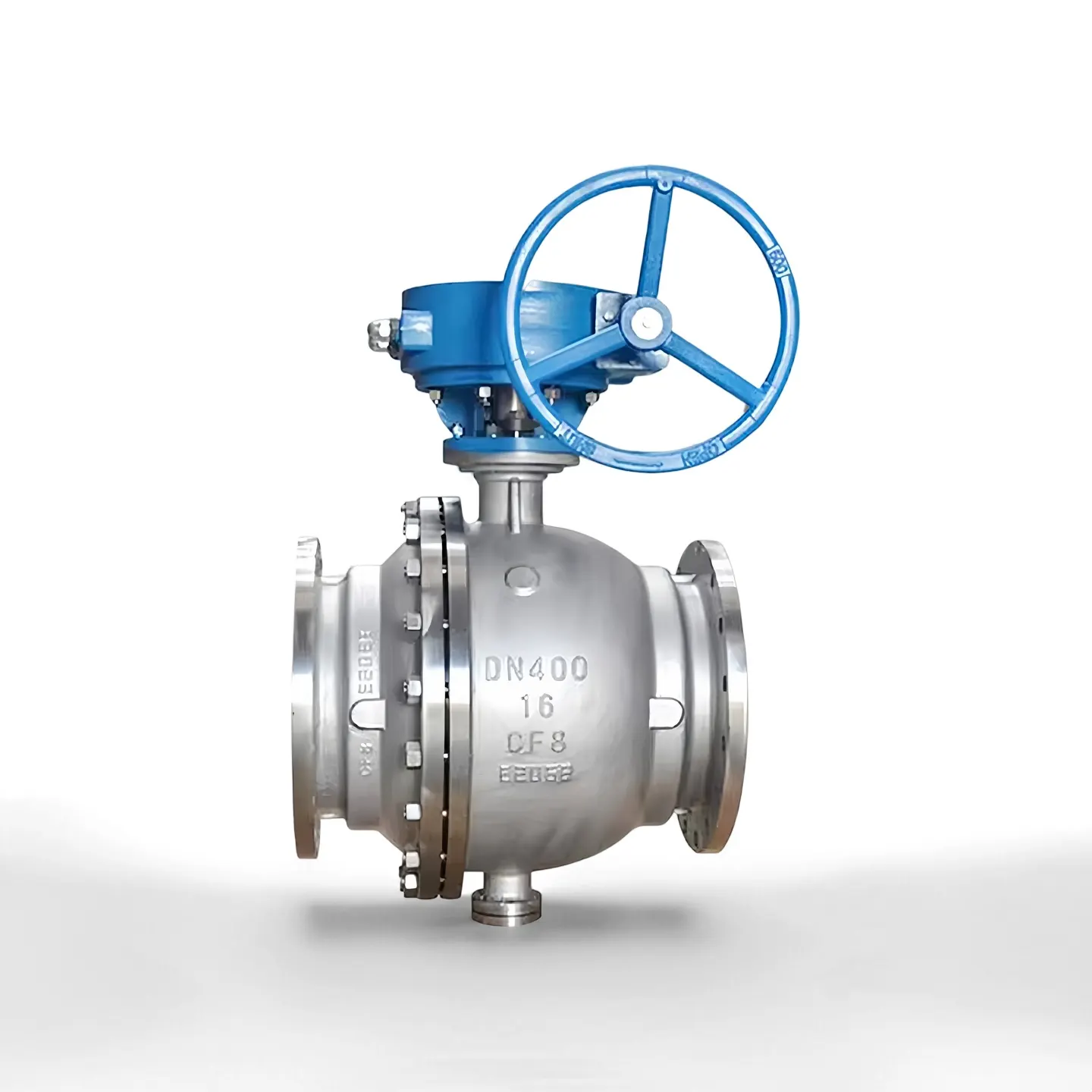

-دستی: بڑی ٹارک کی ضرورت کے لیے ورم گیئر آپریٹر

نیومیٹک: سنگل ایکٹنگ / ڈبل ایکٹنگ نیومیٹک ایکچوایٹر، حد سوئچ اور سولینائڈ والو کے ساتھ

-الیکٹرک: ریموٹ آٹومیٹک کنٹرول کے لیے آن آف ٹائپ یا ماڈیولنگ الیکٹرک ایکچویٹر

ہائیڈرولک / الیکٹرو ہائیڈرولک ایکٹیویشن خصوصی درخواست پر دستیاب ہے۔

تمام ایکچیوٹرز ISO 5211 بڑھتے ہوئے پلیٹ فارم پر فٹ ہیں۔

ایپلی کیشنز

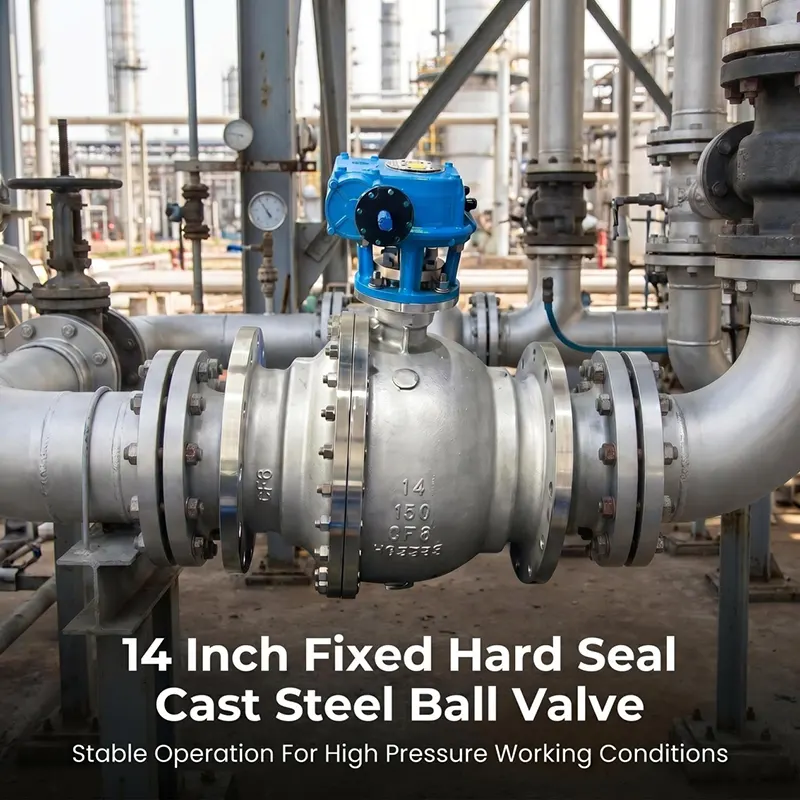

مائع، گیس اور corrosive میڈیم کے لیے آن آف اور آئسولیشن سروس کے لیے وسیع پیمانے پر اپنایا گیا ہے۔ بنیادی طور پر تیل اور گیس لمبی دوری کی پائپ لائنوں، پیٹرو کیمیکل پلانٹس، کیمیائی پروسیسنگ، بجلی کی پیداوار، پانی کی صفائی، ایل این جی اور دیگر بھاری ڈیوٹی صنعتی منصوبوں میں استعمال کیا جاتا ہے.

ہمارے سٹینلیس سٹیل فکسڈ بال والو کو جعلی فلانگڈ بال والو کیوں منتخب کریں！

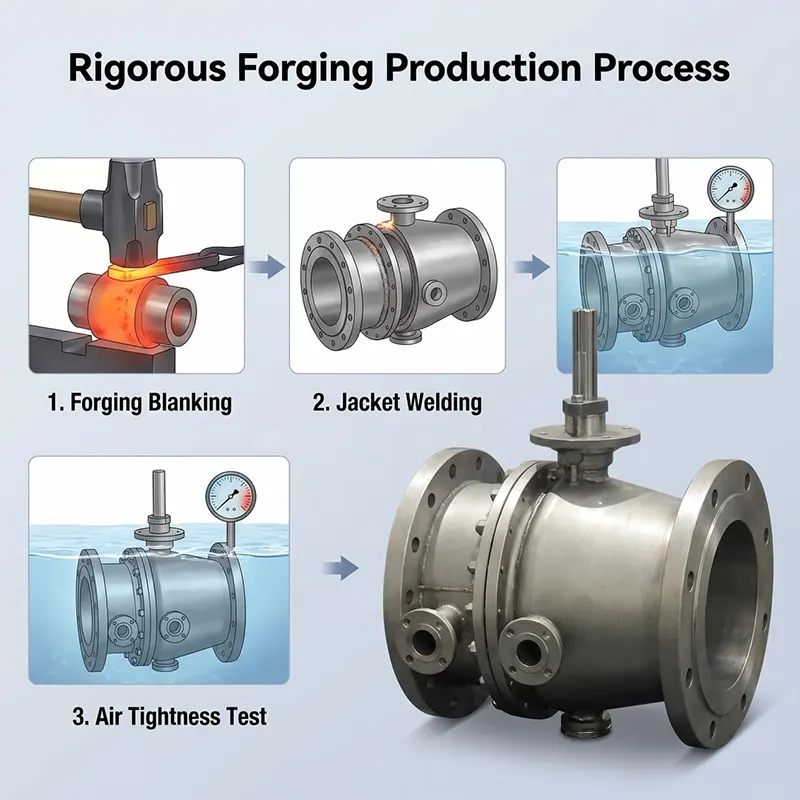

1. مکمل جعل سازی کے عمل کو اپنائیں، پوروسیٹی نقائص کو ڈالے بغیر اندرونی مواد کومپیکٹ کریں، ہائی پریشر ہیوی ڈیوٹی پائپ لائن کو فٹ کریں۔

2. Trunnion فکسڈ بال ڈیزائن بڑے سائز کے ہائی پریشر کام کرنے کی حالت کے لئے آپریٹنگ ٹارک کو بہت کم کرتا ہے۔

3. سخت مواد کی آمد کا معائنہ، ہر والو ڈیلیوری سے پہلے مکمل ہائیڈروسٹیٹک اور گیس سیٹ لیکیج ٹیسٹ پاس کرتا ہے۔

4. مختلف درجہ حرارت اور درمیانے درجے کے مطالبات سے ملنے کے لیے نرم مہر اور دھات کی سخت مہر کے دو ورژن کی حمایت کریں۔

5. ہم آپ کے پروجیکٹ کے لیے مکمل تکنیکی معاونت، ڈرائنگ کا جائزہ اور بعد از فروخت رہنمائی پیش کرتے ہیں۔

خریداری گائیڈ

انکوائری بھیجتے وقت براہ کرم ذیل میں معلومات فراہم کریں:

1. برائے نام سائز اور پریشر کلاس

2. کام کرنے والا درمیانہ، اصل کام کرنے کا درجہ حرارت

3. مہر کی قسم: نرم مہر یا دھات کی سخت مہر

4. آپریشن کی قسم (کیڑا گیئر / نیومیٹک / الیکٹرک وغیرہ)

5. فلینج معیاری اور فلینج چہرے کی قسم (RF/RTJ)

6. خصوصی ضرورت: فائر سیف، ڈی بی بی فنکشن، اینٹی سنکنرن علاج وغیرہ۔

ہمارا انجینئر آپ کے کام کی حالت کے مطابق مناسب تجویز پیش کرے گا۔

پیکیجنگ اور شپنگ

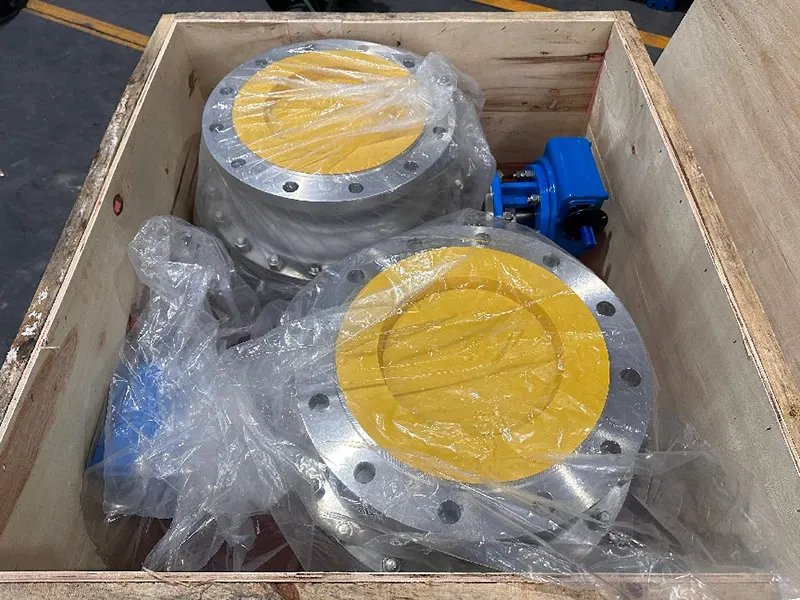

پیکنگ سے پہلے ہر والو کو صاف اور محفوظ کیا جائے گا۔ اندرونی گہا کو صاف رکھنے کے لیے والو بندرگاہوں کو پلاسٹک کیپس سے بند کیا جاتا ہے۔ والوز کو ٹھوس پلائیووڈ کریٹس میں پیک کیا جاتا ہے جو سمندری مال برداری کے لیے موزوں ہے۔ ہم EXW، FOB، CIF، DAP اور دیگر تجارتی شرائط کی حمایت کرتے ہیں۔ سامان نامزد بندرگاہ یا گودام میں پہنچایا جا سکتا ہے۔

OEM اور ODM

ہم OEM اور ODM آرڈرز کو قبول کرتے ہیں۔ ہم گاہک کی ڈرائنگ یا تکنیکی ضرورت کے مطابق باڈی میٹریل، سیل میٹریل، فلانج اسٹینڈرڈ، خصوصی ایکسٹینشن اسٹیم، خصوصی پینٹنگ اور لوگو مارکنگ کو اپنی مرضی کے مطابق بنا سکتے ہیں۔ پروجیکٹ آرڈرز کے لیے لچکدار MOQ۔

معائنہ اور جانچ

ہر والو API 598 معیار کے مطابق شپمنٹ سے پہلے مکمل رینج کے معائنہ سے گزرتا ہے۔

- خام مال کی آمد کا معائنہ: مواد کی کیمیائی ساخت اور مکینیکل پراپرٹی کی جانچ، مواد کا پتہ لگانے کا ریکارڈ فراہم کیا گیا ہے۔

- شیل ہائیڈروسٹیٹک ٹیسٹ: والو باڈی اور بونٹ کے لیے 1.5 گنا ریٹیڈ پریشر۔

- سیٹ لیکیج ٹیسٹ: 1.1 گنا درجہ بند دباؤ، پانی یا نائٹروجن میڈیم۔

- بصری معائنہ، طول و عرض کی جانچ، پینٹ اور سطح ختم معائنہ.

- فریق ثالث انسٹی ٹیوٹ جیسے SGS، BV کی طرف سے گواہ کا ٹیسٹ کلائنٹ کی درخواست پر قابل قبول ہے۔

- دستاویزات کا مکمل سیٹ بشمول MTC میٹریل ٹیسٹ سرٹیفکیٹ، ہائیڈرو ٹیسٹ رپورٹ، سرٹیفکیٹ آف کنفارمیٹی فراہم کی جا سکتی ہے۔

انسٹالیشن اور مینٹیننس گائیڈ

- ویلڈنگ سلیگ، ریت اور ملبے کو صاف کرنے کے لیے تنصیب سے پہلے پائپ لائن کو اچھی طرح صاف کریں، چہرے کو سیل کرنے والے نقصان سے بچیں۔

- والو کو صحیح بہاؤ کی سمت میں لگائیں، فلینج بولٹس کو درست اور یکساں طور پر کراس کریں۔

- والو کو زیادہ دیر تک ذخیرہ کرنے یا کام کرنے کی حالت کے لیے آدھی کھلی جگہ پر نہ رکھیں۔

- باقاعدہ آپریشن کے لیے، مہر چپکنے سے بچنے کے لیے وقتاً فوقتاً مکمل اسٹروک اوپننگ کلوزنگ سائیکل چلائیں۔

- معمول کی سائٹ کے معائنہ کے دوران بیرونی رساو کے لیے فلینج جوائنٹ، اسٹیم پیکنگ چیک کریں۔

- منصوبہ بند شٹ ڈاؤن کے دوران پہنے ہوئے مہر والے حصوں کو تبدیل کریں۔ اپنے کام کرنے والے میڈیم کے لیے مماثل مہر کا مواد استعمال کریں۔

- اگر ایکچیویٹر کے ساتھ لیس ہے تو، ایکچیویٹر ٹارک چیک کریں، سوئچ کی حیثیت کو باقاعدگی سے محدود کریں۔

فروخت کے بعد سروس

-وارنٹی مدت: شپمنٹ کی تاریخ سے 12 ماہ کی وارنٹی گنتی، مینوفیکچرنگ نقائص کے خلاف۔

-ہم تکنیکی مدد فراہم کرتے ہیں بشمول ڈرائنگ کا جائزہ، پیرامیٹر کی تصدیق اور آپریشن گائیڈنس۔

ہماری انجینئرنگ ٹیم 24 کام کے گھنٹوں کے اندر تکنیکی پوچھ گچھ کا جواب دیتی ہے۔

-اسپیئر پارٹس (سیٹیں، گسکیٹ، اسٹیم پیکنگ) دوبارہ آرڈر کے لیے دستیاب ہیں۔

-بڑے پیمانے پر پروجیکٹ آرڈرز کے لیے سائٹ پر تکنیکی مشاورت کا اہتمام کیا جا سکتا ہے۔

نوٹ: وارنٹی غلط تنصیب، غلط آپریشن یا غلط درمیانی حالت کی وجہ سے ہونے والے نقصان کا احاطہ نہیں کرتی ہے۔

متعلقہ تجویز کردہ مصنوعات

فلوٹنگ بال والو (2 ٹکڑا/3 ٹکڑا سٹینلیس سٹیل بال والو)

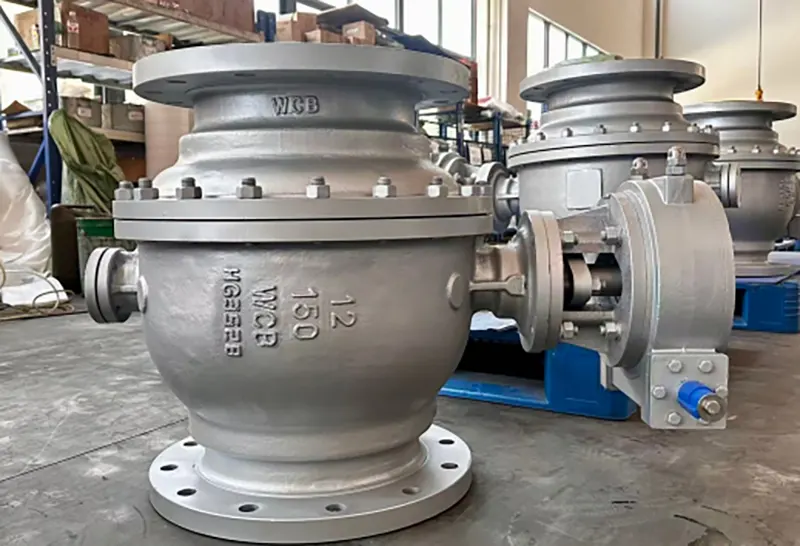

-WCB کاربن اسٹیل فکسڈ ٹرونین بال والو

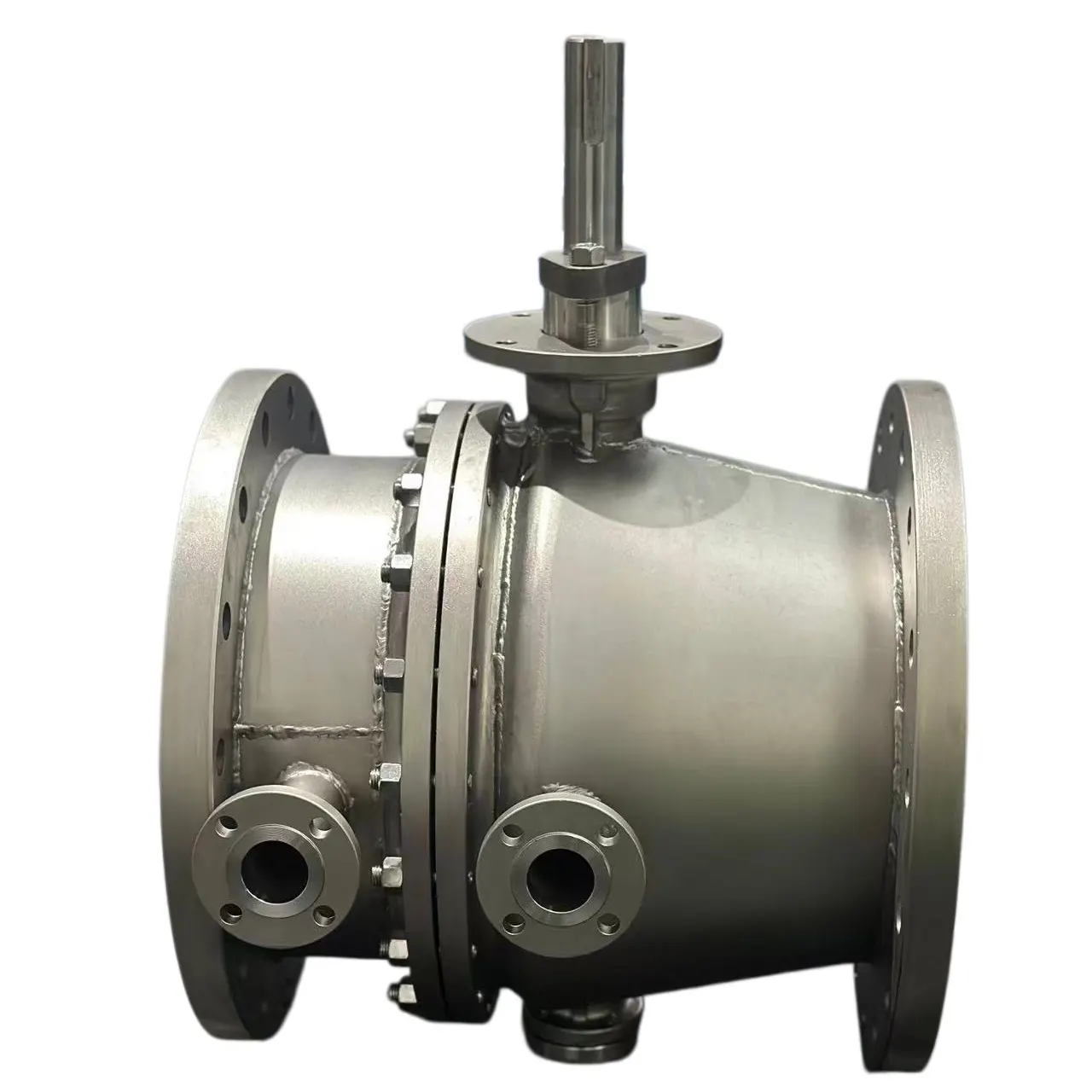

اعلی viscosity میڈیم کے لئے جیکٹ موصل فکسڈ بال والو

نیومیٹک / الیکٹرک مکمل ایکچیویٹر سیٹ کے ساتھ بال والو

اعلی درجہ حرارت کی خدمت کے لئے دھات کی سخت مہر فکسڈ بال والو

ہماری فیکٹری کی طاقت

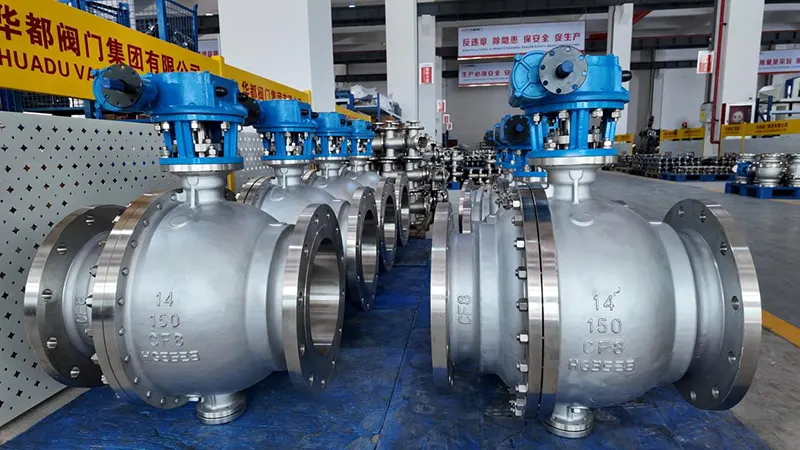

ہواڈو والو گروپ وانزو چین میں واقع ہے، جو صنعتی والو ڈیزائن، فورجنگ، مشیننگ اور اسمبلی میں مہارت رکھتا ہے۔ ہمارے پاس فورجنگ ورکشاپ، CNC مشینی ورکشاپ، اسمبلنگ ورکشاپ اور آزاد ٹیسٹ لیب سمیت مکمل پروڈکشن لائنز ہیں۔ تمام اہم پیداواری عمل گھر میں ختم ہو جاتے ہیں، مکمل طور پر آؤٹ سورس نہیں ہوتے۔ ہمارے پاس اوورسیز آئل گیس، پیٹرو کیمیکل اور واٹر سپلائی پروجیکٹ کے آرڈرز کا بھرپور تجربہ ہے۔ ہماری مصنوعات جنوب مشرقی ایشیا، مشرق وسطیٰ، یورپ اور دیگر خطوں میں برآمد کی جاتی ہیں۔

انکوائری کے لیے کال کریں۔

براہ کرم ہمیں اپنی تفصیلی کام کی حالت کی ضروریات بشمول سائز، دباؤ، درمیانہ، درجہ حرارت، آپریشن کی قسم اور خصوصی مطالبات بھیجیں۔ ہماری تکنیکی ٹیم جلد ہی آپ کے لیے باضابطہ کوٹیشن کا جائزہ لے گی اور تیار کرے گی۔ نمونہ آرڈر اور بڑے پروجیکٹ تعاون کا خیرمقدم کرتے ہیں۔
