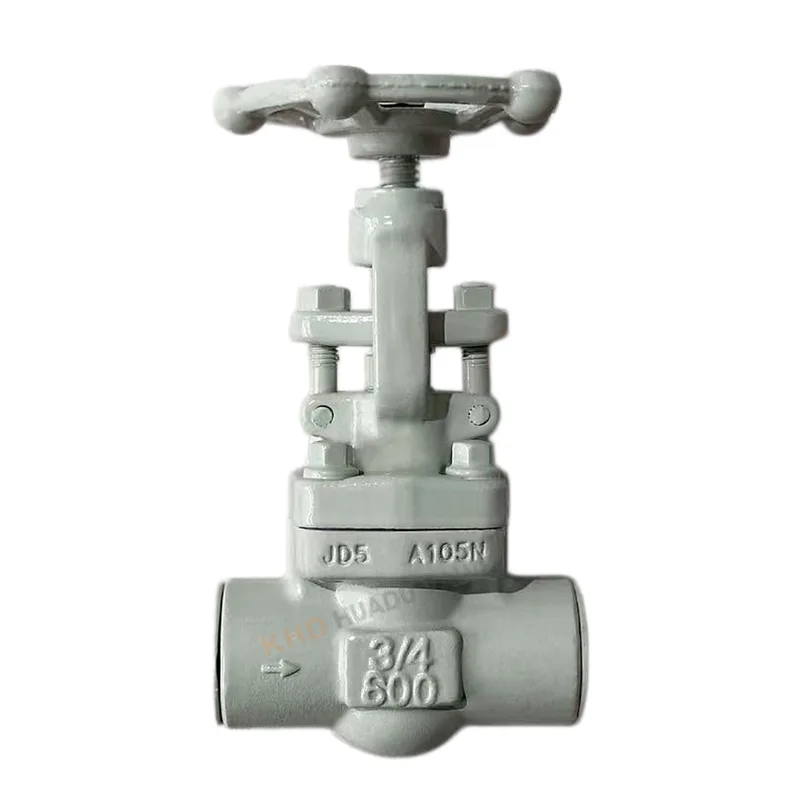

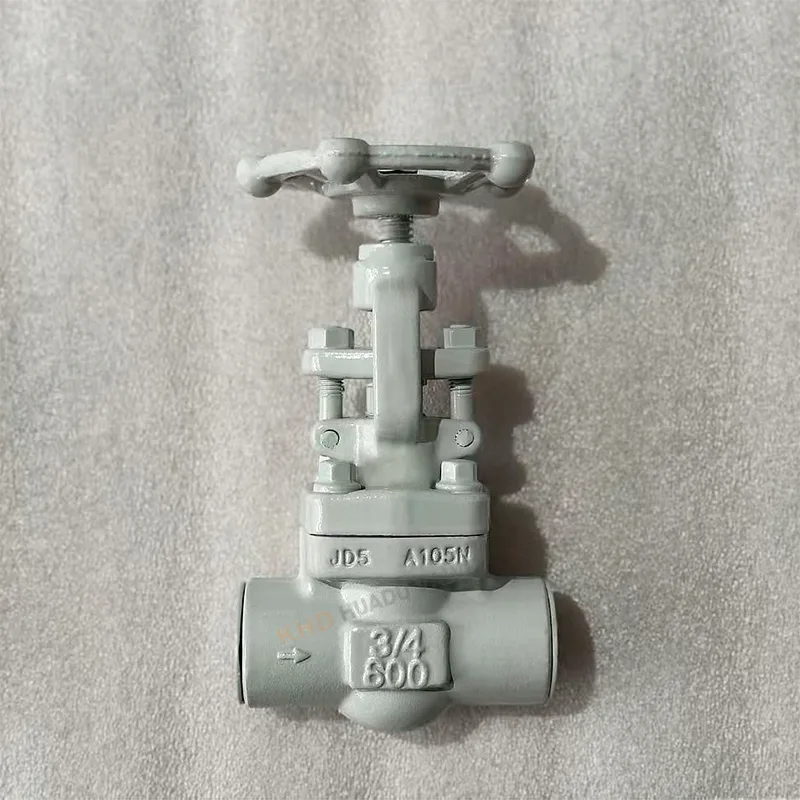

ساکٹ ویلڈیڈ جعلی گیٹ والو

ساکٹ ویلڈیڈ جعلی گیٹ والو ایک ہائی پریشر صنعتی والو ہے جو پائپ لائن کو بند کرنے اور بہاؤ کو کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔ Huadu Valve Group کی طرف سے تیار کردہ، یہ A105N جعلی کاربن اسٹیل کا استعمال کرتا ہے اور کلاس 600 کے کام کے حالات کے لیے موزوں ہے۔ یہ پیٹرولیم، کیمیکل، پاور، اور ہائی پریشر اسٹیم سسٹمز میں وسیع پیمانے پر استعمال ہوتا ہے جہاں حفاظت اور سگ ماہی کی کارکردگی اہم ہوتی ہے۔

خام مال اور ساختی فوائد

اعلی معیار کی جعلی اسٹیل باڈی

ساکٹ ویلڈڈ جعلی گیٹ والو A105N جعلی کاربن اسٹیل سے بنایا گیا ہے، اس بات کو یقینی بناتا ہے:

اعلی طاقت اور کثافت

بہترین اثر مزاحمت

کوئی معدنیات سے متعلق نقائص جیسے سوراخ یا ریت کے سوراخ نہیں ہیں۔

سخت مواد کا معائنہ

خام مال کے ہر بیچ کو اسپیکٹرل تجزیہ کے ذریعے جانچا جاتا ہے تاکہ یہ یقینی بنایا جا سکے:

درست کیمیائی ساخت

کوئی ری سائیکل یا غیر معیاری مواد نہیں۔

مستحکم مکینیکل کارکردگی

ساکٹ ویلڈ کنکشن کے فوائد

ساکٹ ویلڈیڈ جعلی گیٹ والو کنکشن کی قسم فراہم کرتا ہے:

سگ ماہی کی مضبوط کارکردگی

flanges سے بہتر ہائی پریشر مزاحمت

اہم نظام میں رساو کے خطرے کو کم کرنا

تکنیکی وضاحتیں

معیاری پیرامیٹرز

سائز: DN15–DN50 (باقاعدہ اسٹاک)

دباؤ کی درجہ بندی: کلاس 300 / کلاس 600

مواد: A105N جعلی کاربن اسٹیل

قسم: ساکٹ ویلڈیڈ جعلی گیٹ والو

درجہ حرارت کی حد: -29 ° C سے 570 ° C

مینوفیکچرنگ کا عمل

ساکٹ ویلڈڈ جعلی گیٹ والو کے ذریعے تیار کیا جاتا ہے:

انٹیگرل ڈائی فورجنگ

گرمی کا علاج (معمولی عمل)

CNC صحت سے متعلق مشینی

کارکردگی کی خصوصیات

مائکرون سطح کی سگ ماہی کی سطح کی درستگی

صفر رساو سگ ماہی کی کارکردگی

بغیر جامنگ کے ہموار آپریشن

اعلی درجہ حرارت بھاپ کے نظام کے لیے موزوں ہے ۔

درخواست کے علاقے

تیل اور گیس کی صنعت

ساکٹ ویلڈڈ جعلی گیٹ والو بڑے پیمانے پر استعمال کیا جاتا ہے:

ریفائنری پائپ لائنز

تیل کی ترسیل کے نظام

قدرتی گیس کی سہولیات

کیمیکل انڈسٹری

ہائی پریشر کیمیکل پائپ لائنز

corrosive سیال کنٹرول کے نظام

ری ایکٹر انلیٹ/آؤٹ لیٹ سسٹم

پاور انڈسٹری

بھاپ پائپ لائنز

تھرمل پاور سسٹمز

کنڈینسیٹ پائپ لائنز

عام صنعتی استعمال

ہائی پریشر چھوٹے قطر کی پائپ لائنز

آلات کی تنہائی کے نظام

سیفٹی شٹ آف ایپلی کیشنز

کلیدی صفات

اکثر پوچھے گئے سوالات

ساکٹ ویلڈ کنکشن کیا ہے؟

ساکٹ-ویلڈ کنکشن ایک پائپ جوڑنے کا طریقہ ہے جہاں پائپ کو ایک ریسیسڈ ساکٹ میں ڈالا جاتا ہے اور پھر باہر سے ویلڈ کیا جاتا ہے۔ یہ عام طور پر ہائی پریشر، چھوٹے قطر کے نظام میں استعمال ہوتا ہے۔

ساکٹ ویلڈڈ جعلی گیٹ والو کی صورت میں، پائپ کو والو اینڈ ساکٹ میں ڈالا جاتا ہے اور ایک مضبوط، رساو مزاحم جوائنٹ بنانے کے لیے ویلڈ کیا جاتا ہے۔

ساکٹ ویلڈ کنکشن کی اہم خصوصیات

اعلی طاقت اور دباؤ کے خلاف مزاحمت

بہترین سگ ماہی کی کارکردگی

DN15–DN50 چھوٹی پائپ لائنوں کے لیے موزوں ہے۔

دھاگے والے جوڑوں کے مقابلے میں رساو کا کم خطرہ

تیل، گیس، اور بھاپ کے نظام میں عام

کیا ویلڈنگ سے پہلے ساکٹ ویلڈ والوز کو الگ کرنا چاہیے؟

ہاں، بالکل۔ ساکٹ ویلڈڈ جعلی گیٹ والو کو انسٹال کرنے سے پہلے، ویلڈنگ کے دوران والو کو جزوی طور پر جمع نہیں کیا جانا چاہئے۔

مناسب تنصیب کی مشق:

اگر ممکن ہو تو اندرونی اجزاء کو ہٹا دیں (یا یقینی بنائیں کہ والو مکمل طور پر کھلا ہے)

پائپ کو مکمل طور پر ساکٹ میں داخل کریں۔

ایک چھوٹا توسیعی فرق برقرار رکھیں (~1.5–2 ملی میٹر)

صرف بیرونی جوائنٹ پر ویلڈنگ کریں۔

والو کو چلانے سے پہلے ٹھنڈا ہونے دیں۔

اہم نوٹس:

والو کے جسم کو زیادہ گرم کرنے سے گریز کریں۔

ویلڈنگ سلیگ کو والو گہا میں داخل ہونے سے روکیں۔

ویلڈنگ سے پہلے درست سیدھ کو یقینی بنائیں

غلط ویلڈنگ سگ ماہی کی سطحوں کو نقصان پہنچا سکتی ہے اور والو کی زندگی کو کم کر سکتی ہے۔

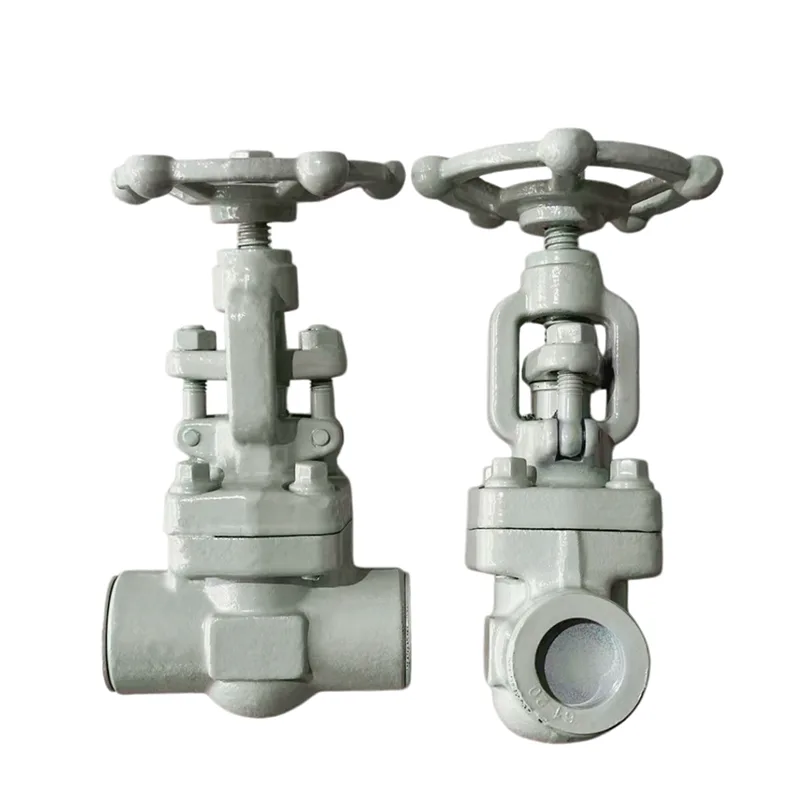

OS&Y اور بولڈ بونٹ میں کیا فرق ہے؟

یہ دو مختلف ساختی ڈیزائن ہیں جو گیٹ والوز میں استعمال ہوتے ہیں۔

OS&Y (باہر سکرو اور یوک)

اسٹیم تھریڈ والو کے جسم سے باہر ہے۔

مرئی تنے کی حرکت کھلی/بند حالت کی نشاندہی کرتی ہے۔

آسان دیکھ بھال اور آپریشن کی نگرانی

آگ سے تحفظ اور صنعتی نظام میں عام

بولڈ بونٹ

بونٹ بولٹ کا استعمال کرتے ہوئے والو باڈی سے جڑا ہوا ہے۔

اندرونی اسٹیم ڈیزائن (بیرونی طور پر نظر نہیں آتا)

کمپیکٹ ڈھانچہ

عام صنعتی ایپلی کیشنز میں بڑے پیمانے پر استعمال کیا جاتا ہے

سادہ موازنہ:

OS&Y = بیرونی مرئیت + آسان آپریشن کی نگرانی

بولٹڈ بونٹ = کمپیکٹ + لاگت سے موثر ڈھانچہ

پراجیکٹ کی ضروریات کے مطابق ساکٹ ویلڈڈ جعلی گیٹ والو میں دونوں اقسام کا اطلاق کیا جا سکتا ہے۔
